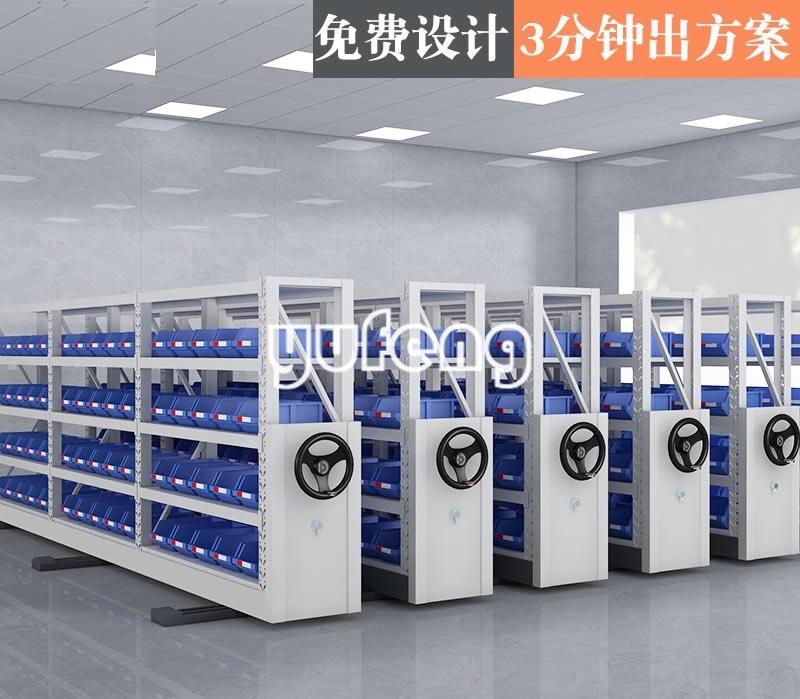

手摇移动货架

移动式货架产品简介:

    移动式货架、密集货架是在档案密集架的基础上改进而成,移动货架易控制,安全可靠。每排货架由装置于货架下的滚轮沿铺设于地面上的轨道移动。其突出的优点是提高了空间利用率,一组货架只需要一条通道,而固定型托盘货架的一条通道,只服务于通道内两侧的两排货架。所以在相同的空间内,移动式货架的储存能力比一般固定式货架高得多。

移动式货架结构特点:

    移动式货架仅需设一条通道,空间利用率极高,安全可靠,移动方便,通常采用电动控制移动,每列货架的底部装有马达驱动装置,并设有控制装置与操作开关,用以操作移动货架。广泛用于档案馆、资料室、图书馆、药库、银行、冷库等场所。

移动式货架产品参数:

  1、材料

    所用的材料均符合GB710冷轧钢板的国家标准,所用黑色金属材料均符合GB912、GB710、GB700标准规定。

    2、产品结构:结构分传动、立柱、搁板、侧面板、底盘等零部件组合而成。底盘在专用焊胎上组焊成型,底盘长度在2.5米以上的为分段拼装式。

    3、产品性能:

    ⑴传动轴的直径为Ф20 mm,材料为45#钢,符合GB3882-87标准;轴承为带座外球面Z390504型,传动轴加管套连接传动。具有可靠的中心直线度,架体移动平稳轻便。

    ⑵传动速比1:7.5, 摇动曲柄摇把时, 摇力平均每标准节不大于5N, 低于DA/T7-92规定的12N标准。

    ⑶载荷能力:>600Kg/m3。

    ⑷架体的空间利用率:>82.8%/m3。

    ⑸传动装置:机械式自动脱挂驱动装置。

    4、制造工艺特点:

    ⑴传动——YD型密集架传动机构采用三级传动,传动比大,稳定省力;其中摇柄传动机构采用了我公司自行设计的新型结构,使用多达5个轴承(4个滚珠轴承和1个滚针轴承)。受到用户的普遍欢迎。

    A、传动机构中,每个滚轮的两侧都安装有精密外球面轴承,消除由于安装或变形造成的轴承不同心度,以减少阻力;

    B、链轮、链条传动是传动机构中基本的形式。目前行业普遍采用摩托车链条,而链轮多为自制,链轮与轴的固定方式也只是用顶丝固定。我公司采用的摩托车链条和链轮都是专用生产厂家生产的符合国家标准的标准件,链轮与轴的径向固定全部采用键连接与顶丝固定并用。滚轮与轴的固定使用开口弹簧销,以确保传动可靠有效。

    C、在列长多于3节时,传动力是在底盘的中部通过链条将力传递给双轴同时驱动,以克服由于传动轴变形造成的列移动的不同步,保证前后同步移动。(详见底盘传动示意图)

    ⑵底盘结构——为拼接组焊式,可分段组合拼装,加工精度高,具有对接互换性好,节型范围宽等优点。

    ⑶摇把——为双向超越离合器结构,采用折叠式曲柄把手,其脱挂结构为棘轮棘爪自动挂脱档。当其中一列移动时,其它各列摇把不会随之旋转。手柄可折叠,以避免通行障碍。

    ⑷制动装置及门锁——每列密集架架体均装有制动装置,于侧面板中侧,开闭方便。开架查寻资料时,只需按下制动把手架体便不会被他人移动,有效地保证了查阅人员的人身安全。门锁为豪华方锁。

    ⑸密封防尘——移动密集架各列之间装有强磁性的橡塑密封条装置,该密封经防老化处理;在顶部装有防尘板,底部安装有防鼠档,合拢后无间缝,做到了防尘、防鼠、防盗、防光的要求。
